亿嘉和设备健康度管理系统正式发布

亿嘉和全新设备健康度管理系统正式推出,为电气设备提供24小时不间断监测、故障早期预警,为安全生产保驾护航。

变压器作为电力系统的关键设备,其运行的安全稳定直接关系社会的和谐健康。变压器一旦出现故障,不仅影响正常生产,造成巨大的经济损失,严重时还可能对人身安全造成威胁和损害。

现阶段的变压器状态监测与故障诊断方法所采用的状态量包括:油色谱、电磁、温度等,通常诊断发现时设备缺陷和故障已经形成,因此诊断存在滞后性。可听噪声伴随变压器运行产生,其幅值、时域波形、频谱特性与其运行电压、电流、机械状态、励磁状态、绝缘状态等密切相关,可实时反映设备运行状态变化。

亿嘉和设备健康度管理系统基于亿嘉和公司在人工智能领域的技术积累,结合最新的声纹采集与噪声滤除技术,实现利用声纹对变压器运行状态的实时定性评估。同时,利用声纹数据频谱与特征的异常特征,进一步实现放电、接地电流、高压过励磁、机械松动等类型故障的预诊断。最后,将声纹监测数据与其他监测数据相结合,构成了故障从“萌芽—发展—形成”的全过程、全阶段的监测与预警体系,提升“早发现、早处理”能力,从而提高变压器的安全运行水平。

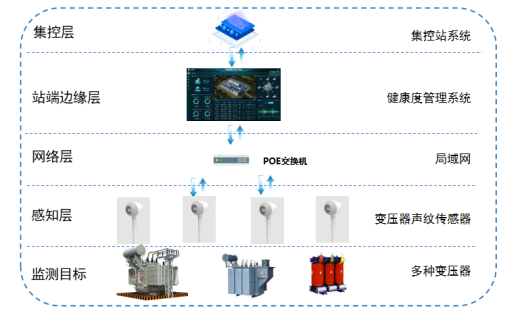

产品架构

感知层

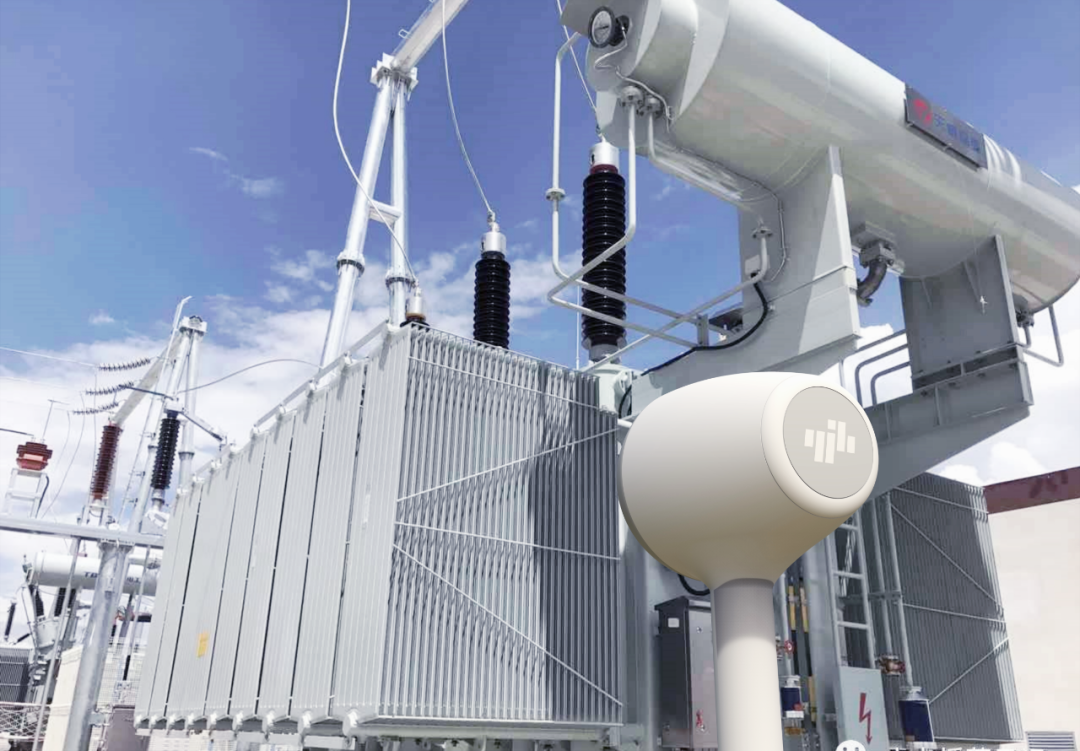

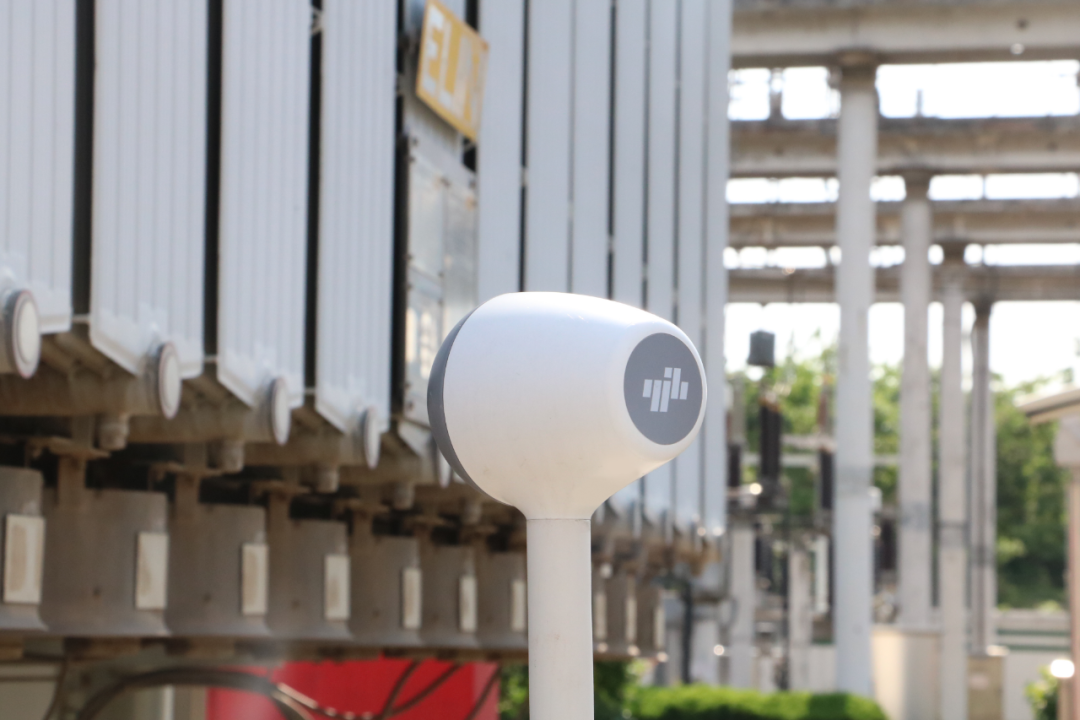

基于麦克风阵列技术,由6个的声学传感器组成,用来对变压器声场进行采样并处理,实现声源定位、去混响、语音增强、盲源分离等功能。

网络层

网络层以户外配线箱为汇聚中心,POE交换机将设备信号集中发送至站端服务器,以有线方式进行部署。

站端边缘层

站端服务器作为声纹分析处理中心,基于变压器声纹特征,融合深度学习、模式识别、神经网络等人工智能技术,实现对变压器运行状态的综合评估。同时基于丰富样本库的已有基础模型,完成变压器内部故障的进一步的分析诊断。

站端服务器还提供软件服务功能。通过变电站全景图,实时显示变压器运行状态,标记运行异常变压器位置。通过对监测数据的统计和展示,方便工作人员监控设备总体状态。

系统软件主界面如下图所示:

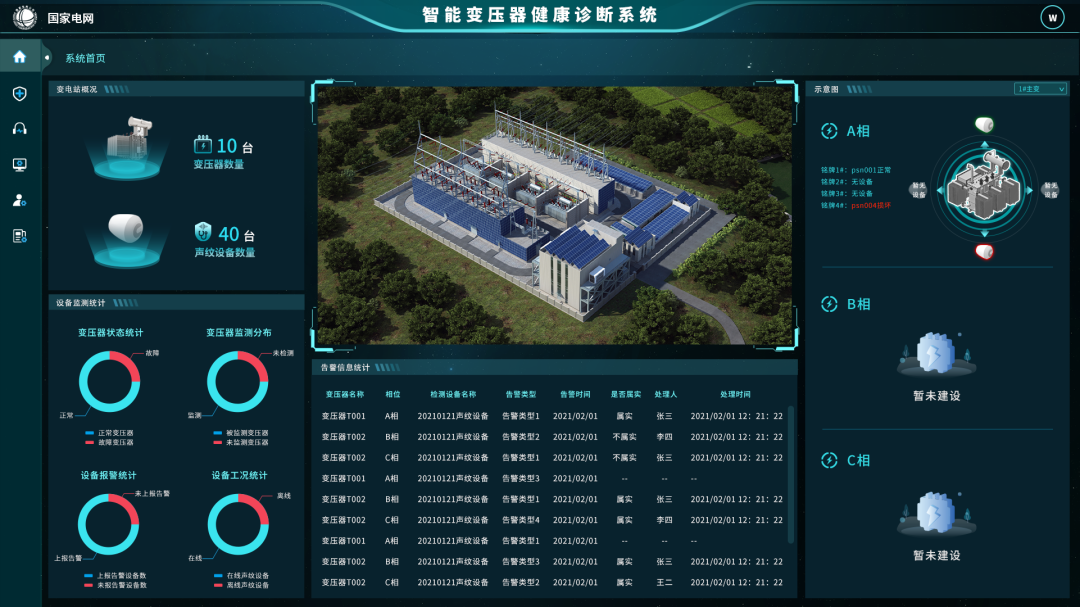

系统软件主界面

产品优势

不停电安装

无需接触带电设备,不改变设备运行状态,安装方便。

高识别率、低误报率

累计超4万小时的的声纹数据样本库,大大提升了异常的识别率;结合优秀的算法自学习能力,有效解决了设备个体差异性问题,降低了故障误报率。

环境适应性强

提取了鸟鸣、蛙鸣、雷雨等各种自然噪声特征,利用算法有效过滤环境噪声的干扰,进一步降低误报率。

具备接入远程巡视系统能力

产品可无缝接入国网远程智能巡视系统;与其他监测设备的数据进行相互融合,综合判断设备健康度。

资质认证

目前,亿嘉和设备健康度管理系统已通过中国合格评定国家认可委员会(CNAS)认证实验室的第三方性能测试。测试结果表明,该装置能够经受户外的恶劣天气以及站内的复杂电磁环境,对于各频段信号都有良好的采集效果,可以精确获取目标设备的声音特征。

试点应用

亿嘉和设备健康度管理系统已在国网江苏、国网浙江等多地部署运行了超过40000小时,发现多起设备放电异常。

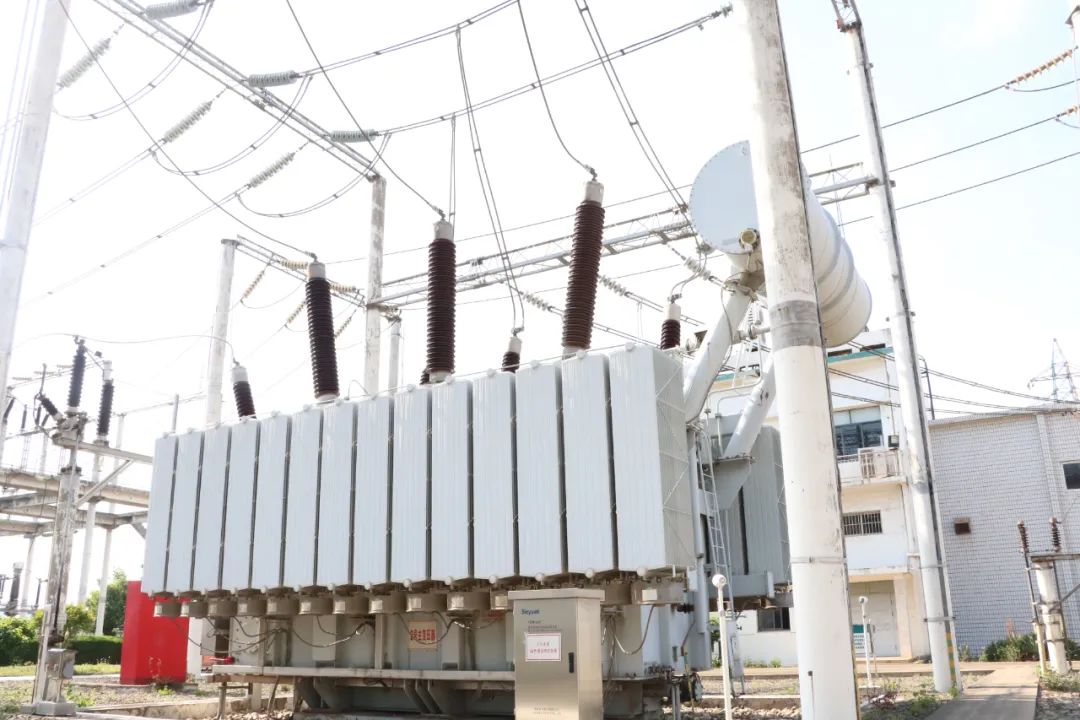

部署现场

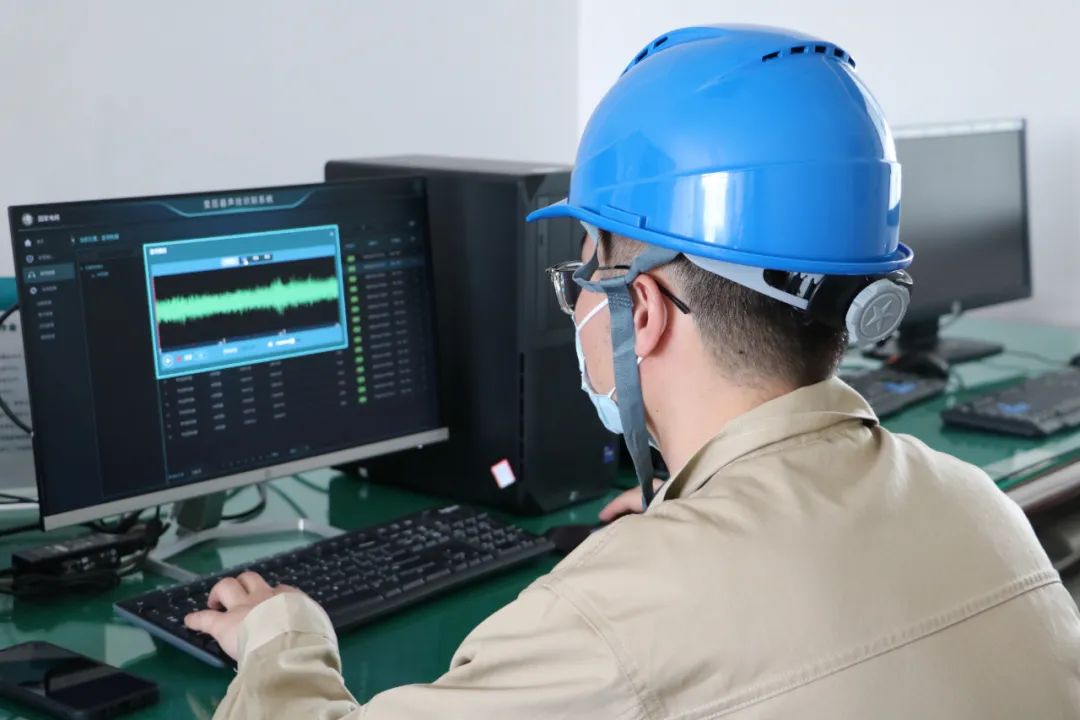

工作人员后台巡视设备状态

未来,亿嘉和会将设备健康度管理系统推向轨道交通、石油石化、电厂、公共事业等多个行业,进一步丰富设备的监测手段,提升设备安全运行等级,保障各行各业的安全生产。
